Подключение камеры заднего вида

[Winsor]

Добрый день. Интересует вопрос вот какого плана. Есть ваш блок нави 9200. Подключен он по RGB к монитору. Скажите к чему подключать камеру заднего вида? На вашем блоки есть зеленый провод для активации этой самой камеры. но на какие провода сажать видео сигнал от самой камеры? Как это все реализовать ?

[zkosmos]

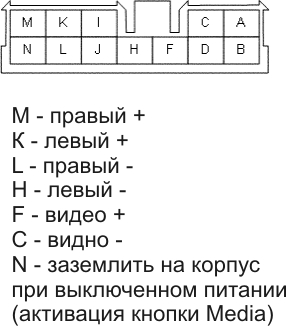

Добрый день! В Вашем автомобиле есть штатный A/V вход. Можете подключиться в него. Схема прилагается.

[Germes]

Добрый день! В Вашем автомобиле есть штатный A/V вход.

Разрешите Вас поправить, коллега. То, что вы предлагаете касается видео входа, надо будет так же придумать систему активации - которая при включении зад. хода автоматически будет включать видео вход.

Можно воспользоваться штатным входом для штатной камеры заднего хода - это четырех контактное гнездо, оно там одно не ошибетесь. Только для того что бы ним пользоваться следует соблюдать следующий алгоритм:
Когда вы будете включать ACC - первый поворот ключа, камера которую вы будете устанавливать - должна так же включаться. Просто у данного входа для штатной камеры заднего вида такой алгоритм - когда включается монитор, он проверяет работает ли камера - присутствие видео сигнала. Если видео сигнала нету - камера поломана, видео вход не активируется - что бы не показывать пользователю черный экран.

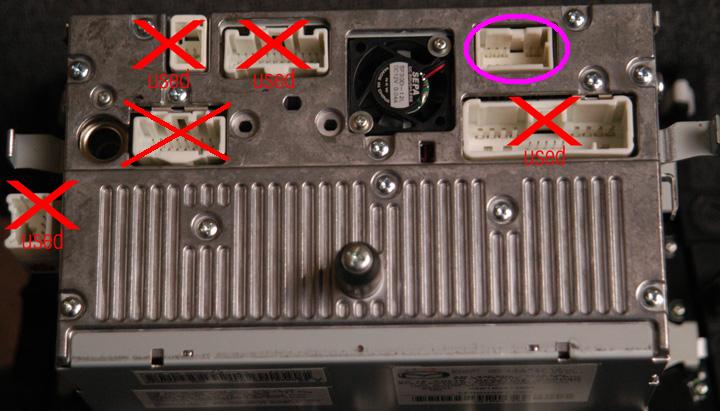

Ниже привожу фото гнезда для подключения штатной камеры заднего хода:


На данный момент точной распиновки нету, но сегодня проведем эксперимент и я выложу информацию, что и как подключать!

[Winsor]

Ребята, монитор не штатный. На него нужно поставить камеру. Через вашь блок навигации это возможно? На мониторе есть только rgb вход.

[Germes]

А может с этого и надо было начинать, что монитор не штатный?!!!!

Через наш блок, можно подключить камеру, если блок с видео входами.
Видео входы будут работать только на заводском меню от производителя, на альтернативных меню и на нашем видео входы не будут работать!

[Winsor]

Простите что не сказал про не штатный монитор, так какие есть варианты подключения камеры к нави9200?
Докупать еще какой то блок? Понятно что на блоке на вашем нету входа есть только выходы, тогда как решить проблему?

[Germes]

А что за монитор у Вас такой нештатный?! (Что за зверь невиданный?)

Давайте спецификации, фото, описание...

[Winsor]

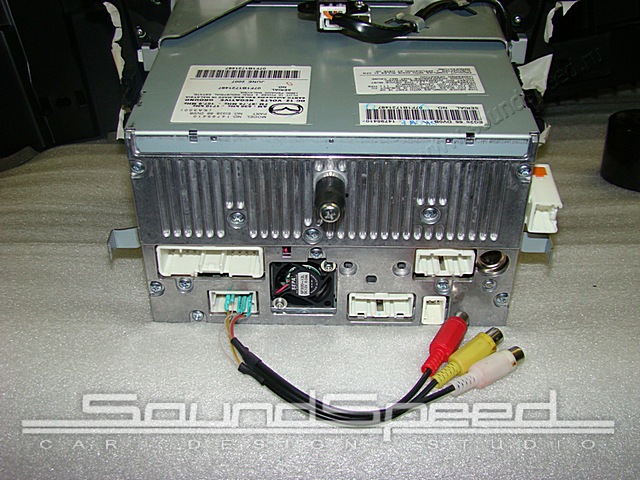

Монитор вот такой panasonic cn-tm6470a mazda , В сети есть мануалы по нему. так же на нем кроме RGB есть второй вход под любой другой видео сигнал. Сигнал должен быть в NTSC. На камере написано что она NTSC, Камеру отдельно проверял. работает. Подключал к монитору так : 8 контакт на 24 пиновом разъеме к центральной жиле на тюльпане и 6 контакт это экран. и подавал +12 в к 13 и 20 контакту . в итоге получал переключение на этот сигнал экран становился черным и все. изображения не было. при отключении питание с этих контактов картинка появлялась вашего нави блока. Вот и задача у меня почему нету изображения с камеры? И как все же мне реализовать задуманное и подключить с вашем блоком 9200 камеру заднего вида?

[Germes]

В сервис мануале, на данный монитор, описано что присутствует видеовход для камеры заднего вида.
Сам я не работал с данными мониторами и не знаком с алгоритмами работы штатных входов.

P.S.: ВСПОМНИЛ, где я видел Ваш случай, тут все расписано именно для Вашего монитора!

[ElkondiD]

А может с этого и надо было начинать, что монитор не штатный?!!!!

Через наш блок, можно подключить камеру, если блок с видео входами.
Видео входы будут работать только на заводском меню от производителя, на альтернативных меню и на нашем видео входы не будут работать!

Добрый день. А эти входы (для штатного меню) как-то активируются (блок CS9200RV) или достаточно подать видеосигнал на RCA? Причем их два на переходнике. Какой для чего? Пробовал подать сигнал с портативного ТВ на каждый из разъемов. Результат-черный экран. Включал режимы из меню кнопка VIDEO IN и REAR CAMERA. Результат - черный экран.

[Bana]

Доброго дня всем, кто на связи!
Дабы не плодить темы задам тут:

1. Подскажите схему подключения камеры заднего вида через блок CS9200RV к штатному цветному монитору opel astra h, коробка автомат (RGB кабель для подключения CS9200RV уже встроен, на монитор установлен тач скрин с usb).
Интересует схема, при которой видео с камеры будет включаться на монитор автоматически при включении скорости заднего хода.

2. Вопрос в догонку: как на данном блоке при подключении реализуется переключение между картинкой со штатного бортового компьютера и картинкой с нави блока (т.е. самой навигацией)? Этот реализуемо только при установке дополнительной нештатной кнопки, подающей питание на нави блок?

Заранее благодарен гуру данной приблуды!

[Yuretz]

Доброго дня всем, кто на связи!
Дабы не плодить темы задам тут:

1. Подскажите схему подключения камеры заднего вида через блок CS9200RV к штатному цветному монитору opel astra h, коробка автомат (RGB кабель для подключения CS9200RV уже встроен, на монитор установлен тач скрин с usb).
Интересует схема, при которой видео с камеры будет включаться на монитор автоматически при включении скорости заднего хода.

2. Вопрос в догонку: как на данном блоке при подключении реализуется переключение между картинкой со штатного бортового компьютера и картинкой с нави блока (т.е. самой навигацией)? Этот реализуемо только при установке дополнительной нештатной кнопки, подающей питание на нави блок?

Заранее благодарен гуру данной приблуды!

Уточните, пожалуйста, год выпуска автомобиля.

[Bana]

Astra H GTC 2010 года

[Yuretz]

Astra H GTC 2010 года

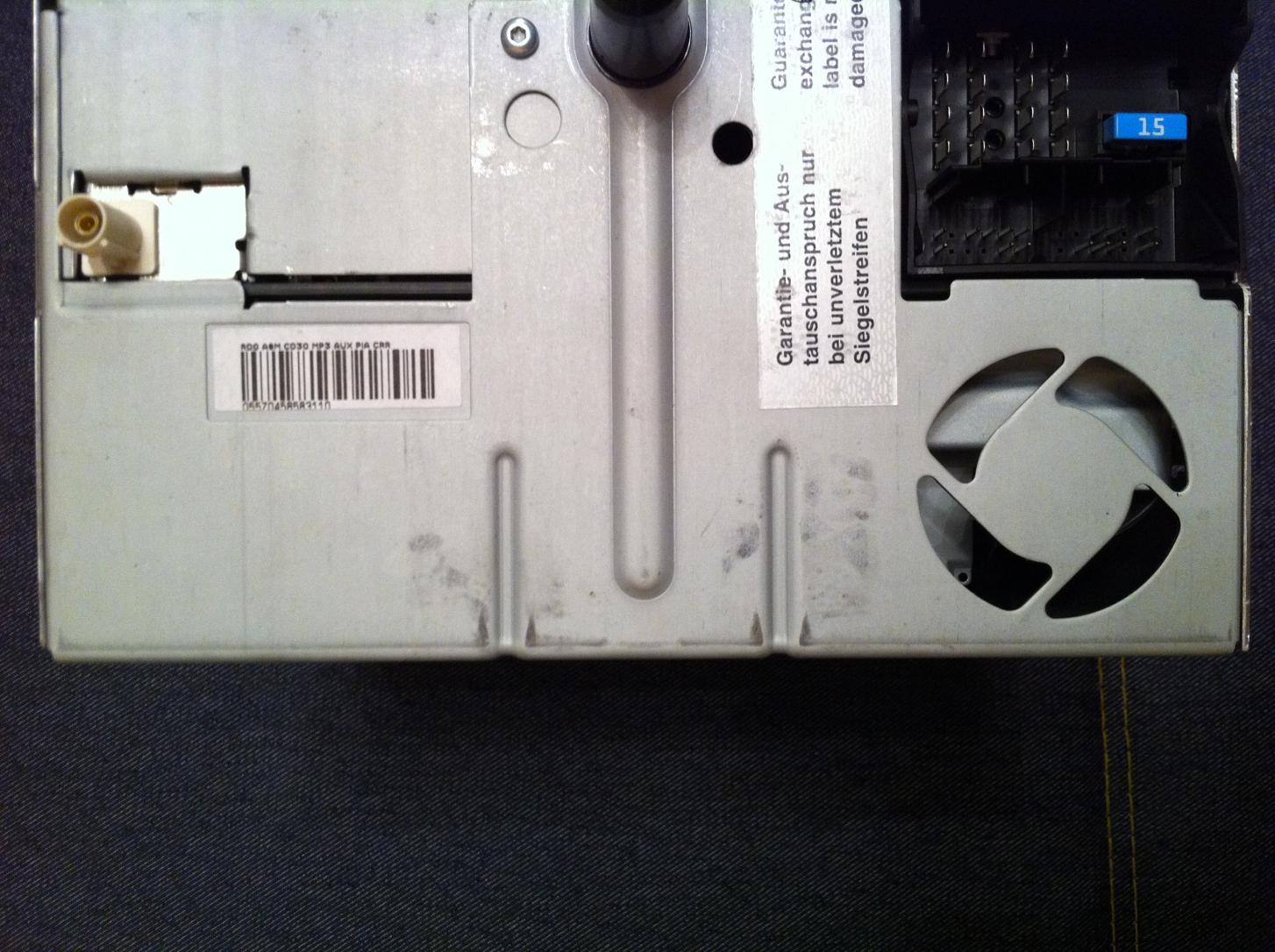

Головное устройство DVD800? Если нет, выложите, пожалуйста фотографии общего плана.

[Bana]

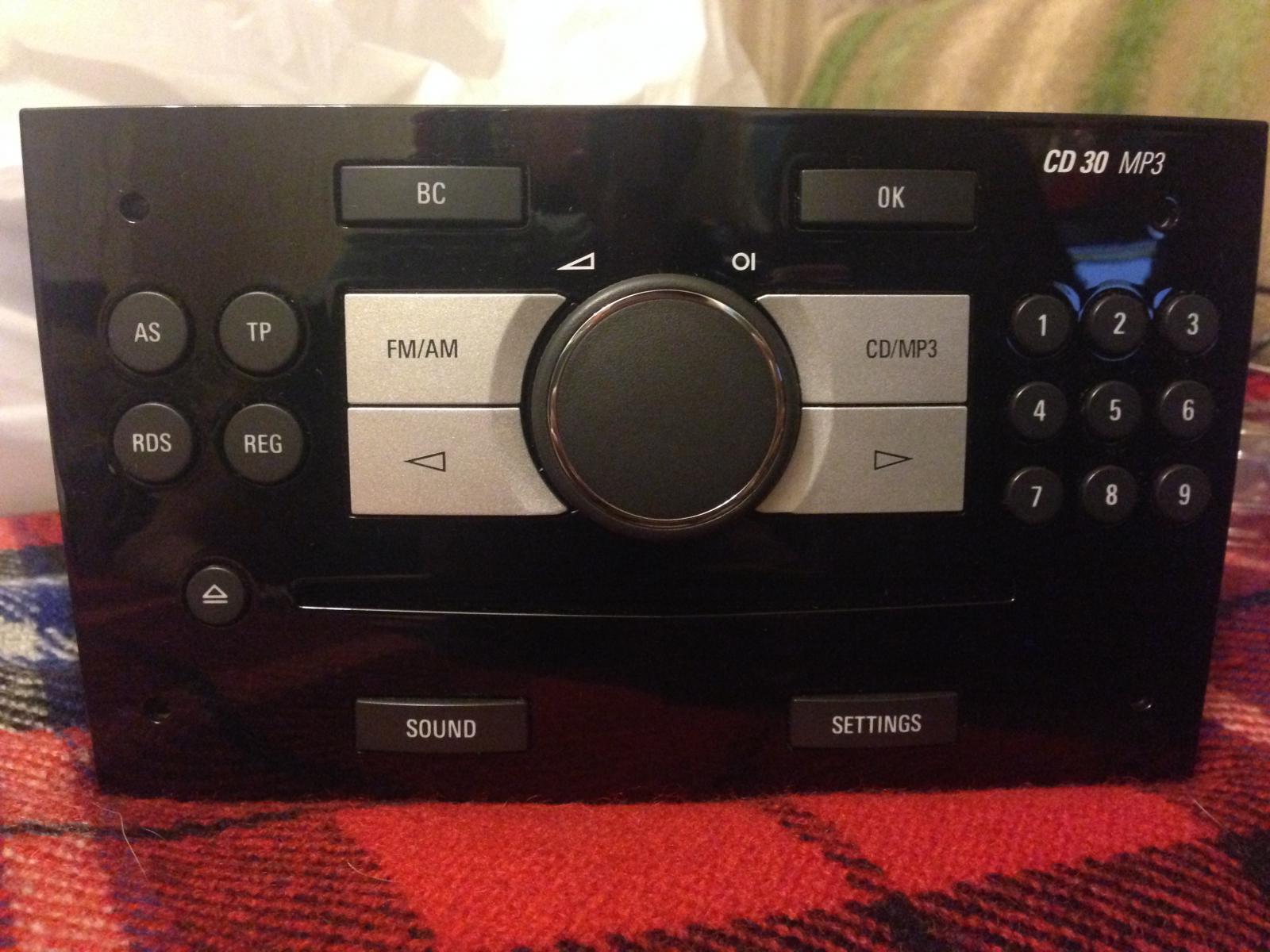

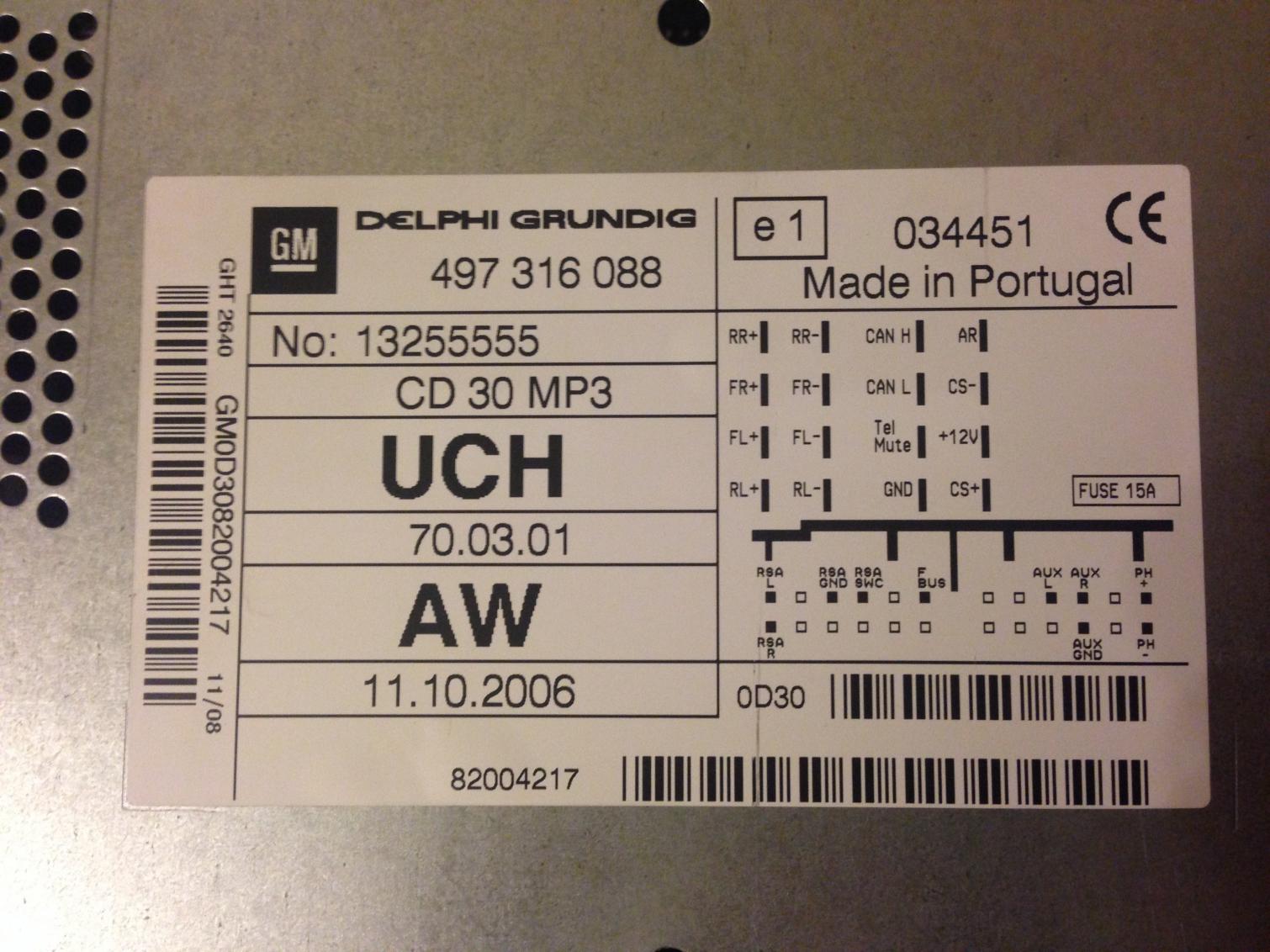

Стоит штатная магнитола CD 30 MP3 с AUX входом
