CS 9100 проблема Mazda CX-9

[Germes]

Надо провести эксперимент:
1. Отключить нашу навигацию, а именно штатные фишки автомобиля от нашего адаптера (такая штука в термоусадке).
2. Подключить штатную навигацию к фишкам и посмотреть каким будет изображение.

Жду Вашего ответа.

[stasok]

Хорошо,вечером отпишусь.
P.S Я так понимаю там две фишки (серая и белая),их надо вставить в штатный блок,а еще одна белая фишка остается с вашем блоке?

[Germes]

,а еще одна белая фишка остается с вашем блоке?

Если речь идет о щести контактной фишке то она вообще не используется.

[stasok]

Все сделал как Вы говорили. Загрузилась родная навигация, по цветам в ней все в порядке. Нужно копать дальше. Жду решений

[stasok]

Проблема решена уменьшением контрастности на минимум. Germes спасибо за быструю реакцию.

[Germes]

Хмм интересно, я думал что Вы сразу попробовали "покрутить" все доступные регулировки.
Ладно, но все таки есть один результат. Мы попробовали малой кровью сделать картинку чуток "красивее",- при этом белый стал белым, потому как по умолчанию чуток отдавал синевой, так вот, на каждый канал (RGB) повесили шунтирующий резистор 75 Ом - результат:
1. Выравнялся баланс цветовой гаммы
2. Картинка стала чуток четче
3. Цвета стали насыщенней (до этого были как бы в пелене)

З.Ы.: Делали малой кровью так как не достали с ходу микросхему видео усилитель.

[stasok]

А можно поподробнее не много по RGB, куда вы что припаяли, если можно с иллюстрацией, хочу осуществить себе ваши затею? Спасибо.

[stasok]

Germes, чего молчите?

[Germes]

Germes, чего молчите?

Чуток занят был.


Если Вы не дружите с паяльником, схемотехника не Ваше дело - ВСЕ ниже описанное Вы делаете на свой страх и риск!!! Ответственность, за повреждение дополнительного оборудования или (и) автомобиля - Вы берете на себя!!!

По поводу улучшения картинки "малой кровью":
1. Находим на адаптере, со стороны черного коннектора RGB провода:

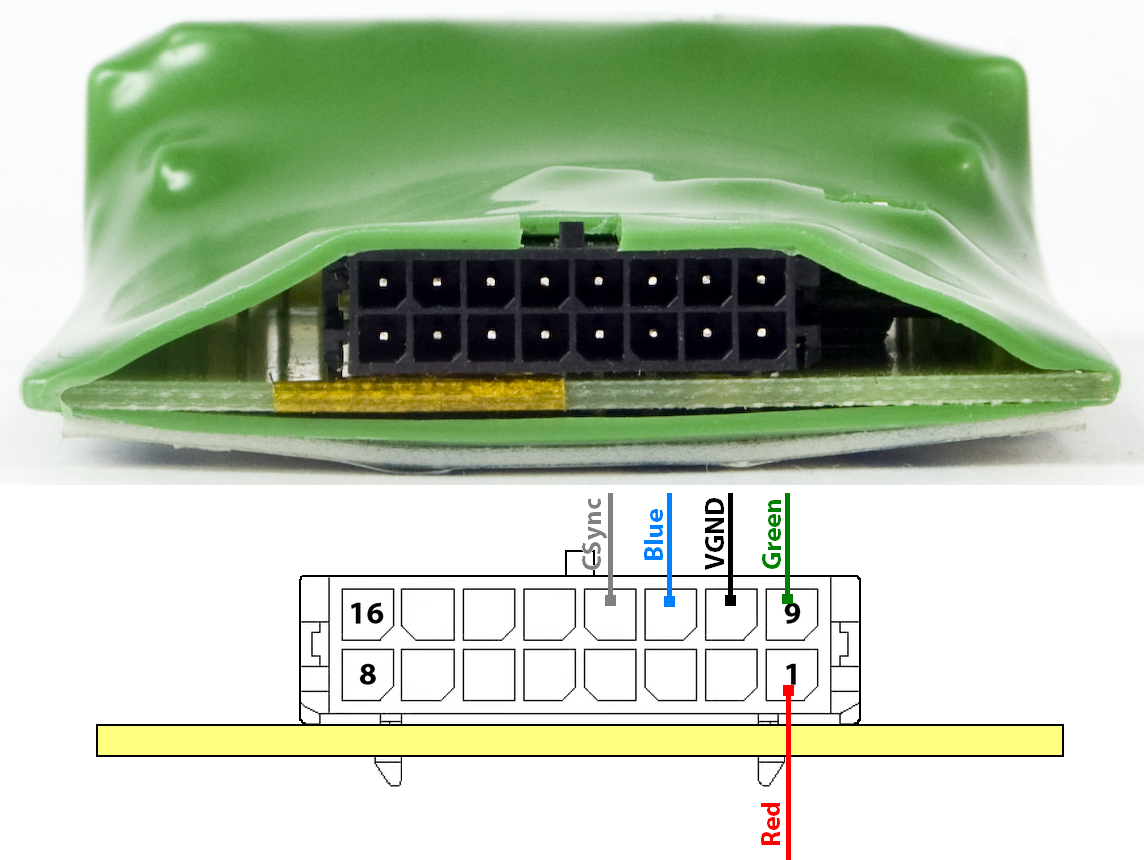

На рисунке данные провода указаны в соответствующих цветовых маркировках - Красный, Синий, Зеленый:
Черный провод, на рисунке - Земля видео сигнала.

2. Берем три резистора по 75 Ом и соединяем каждый RGB сигнал с землей видео сигнала (синхронизацию шунтировать не надо). Смотрим картинку:

3. В итоге проведенной работы наблюдаются следующие результаты:
а) Выравнялся баланс цветовой гаммы
б) Картинка стала чуток четче
в) Цвета стали насыщенней (до этого были как бы в пелене)

[stasok]

Спасибо за ответ. С паяльником дружу, а вот со схемами не очень, я правильно понял, что как бы нужно замкнуть резистором VGND с RAD, GREN, BLUE поочередно?

[Germes]

я правильно понял, что как бы нужно замкнуть резистором VGND с RAD, GREN, BLUE поочередно?

Да только замкнуть тремя резисторами, как на картинке №2, постом выше.

[stasok]

Понял, спасибо, наверное на недельке буду пробовать. А известно ли, что если 100К вместо 75 припаять?
P.S. Паять нужно именно 75 или можно что-то близкое по значению?

[stasok]

Спасибо, все понял.
