Встраиваемые мониторы - Subaru. Долой "присоски"!

[Germes]

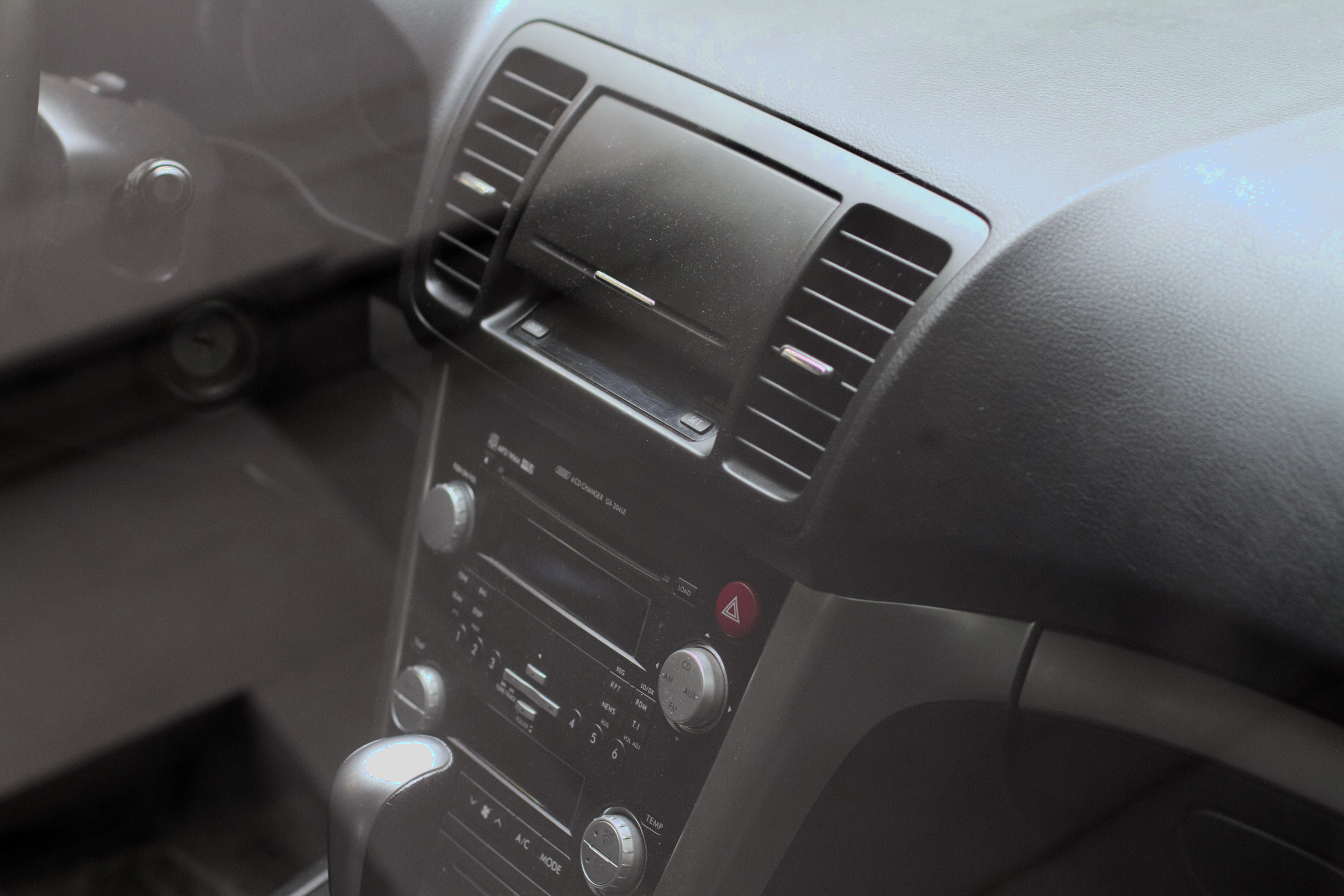

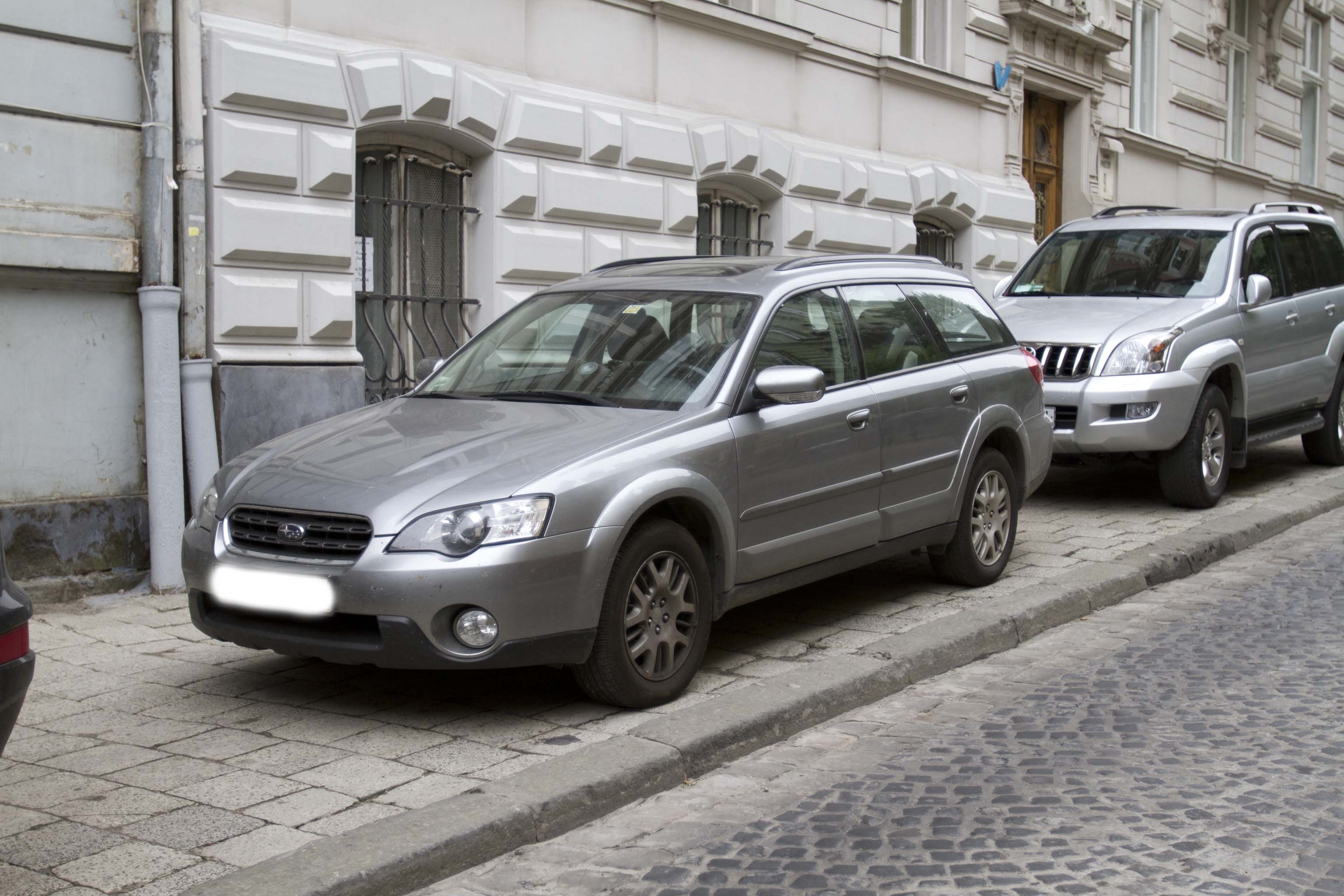

Попалась нам в руки вот такая машинка - Subaru Outback 2008:

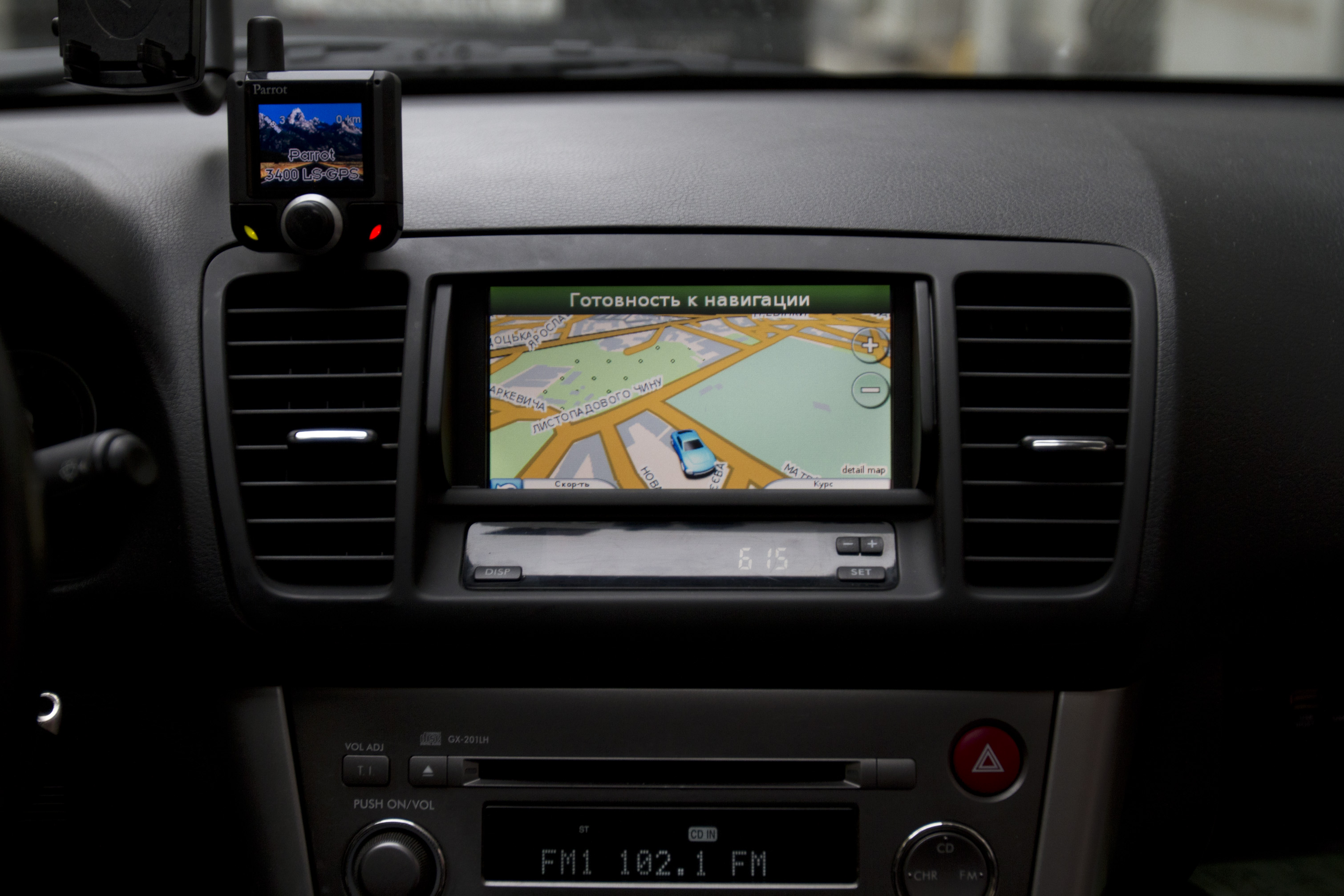

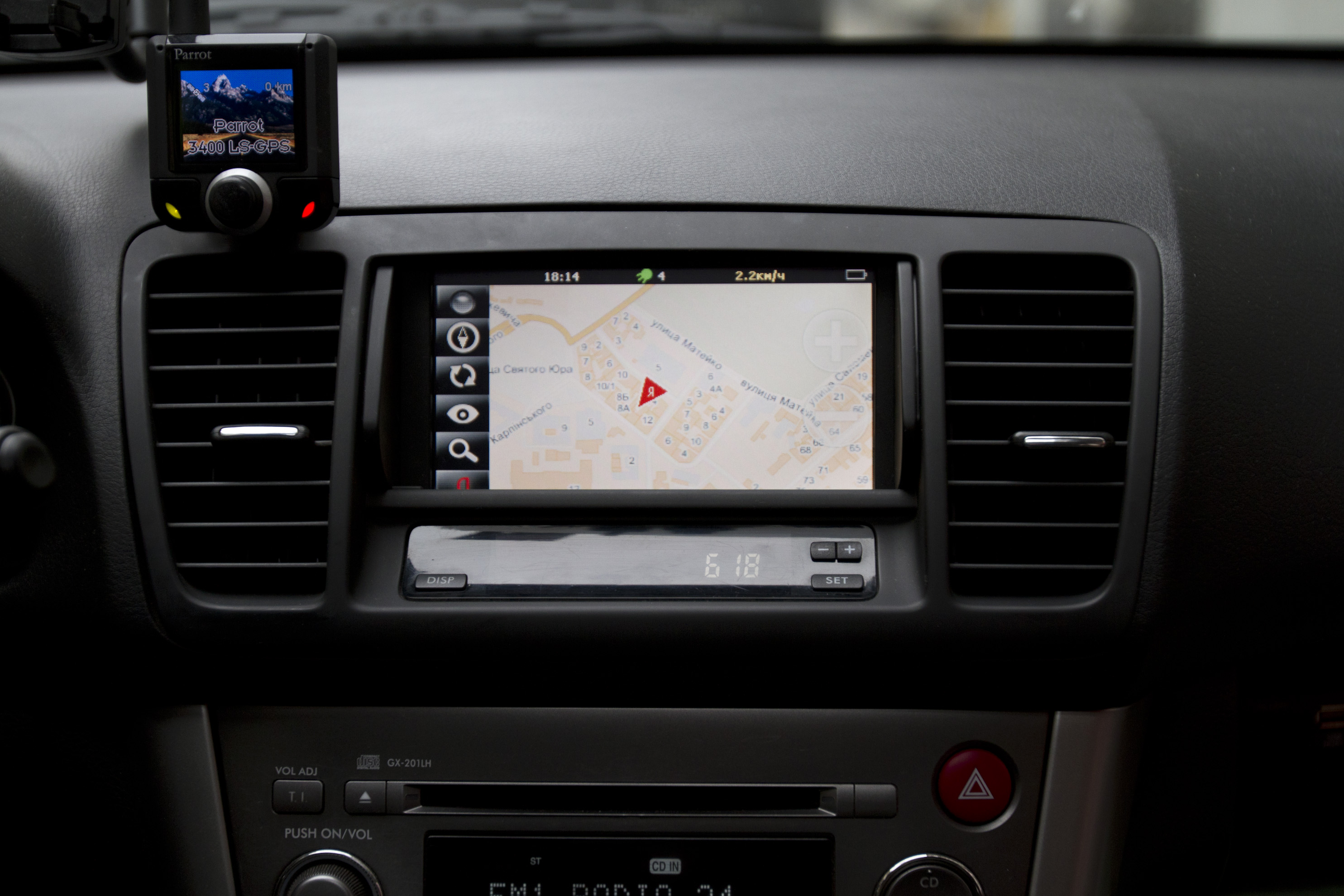

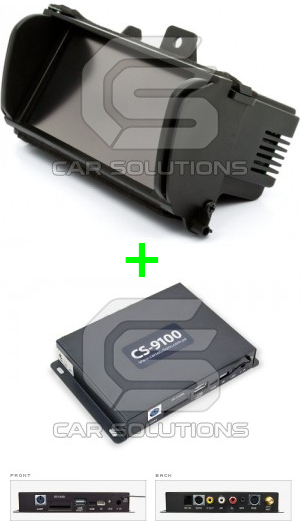

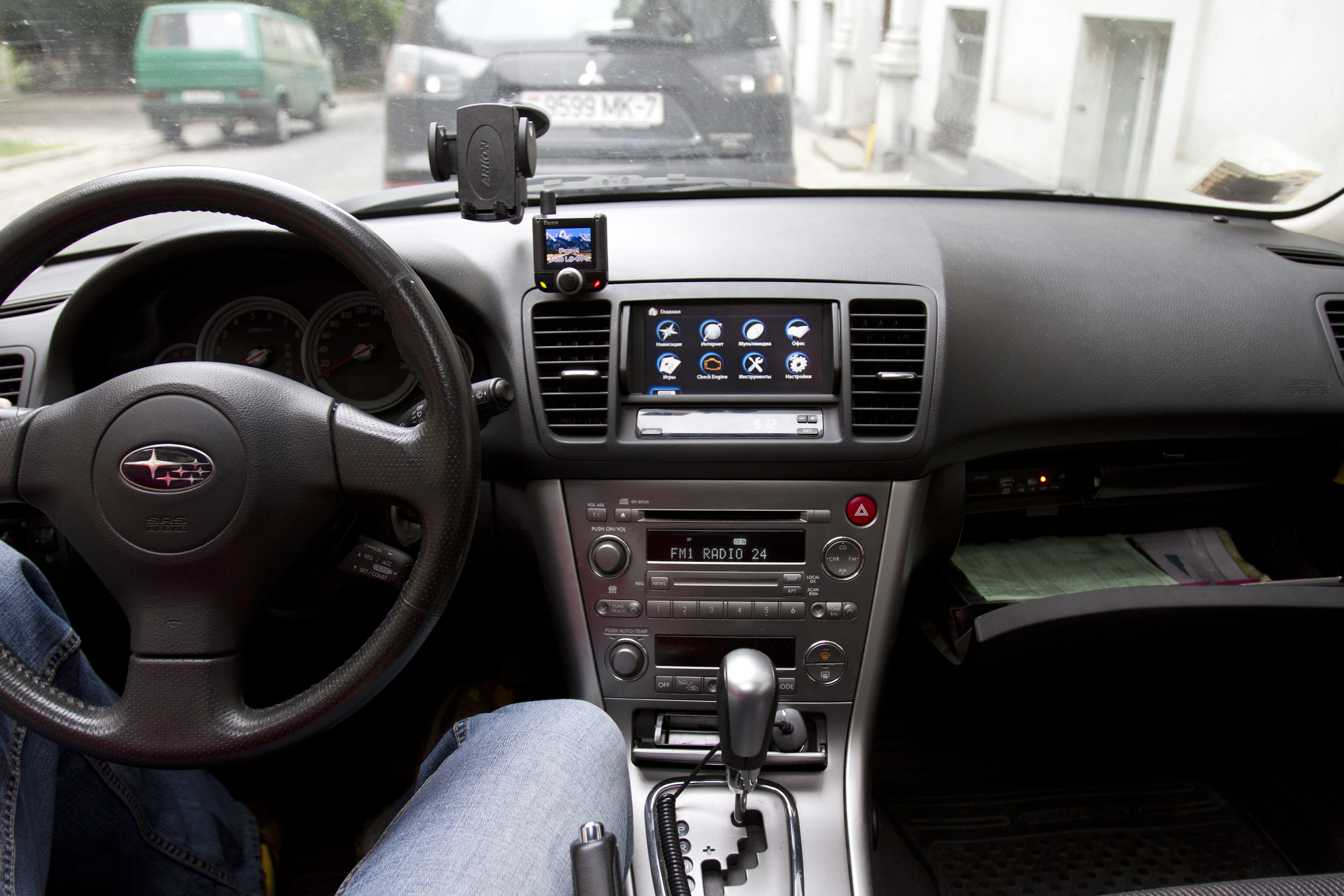

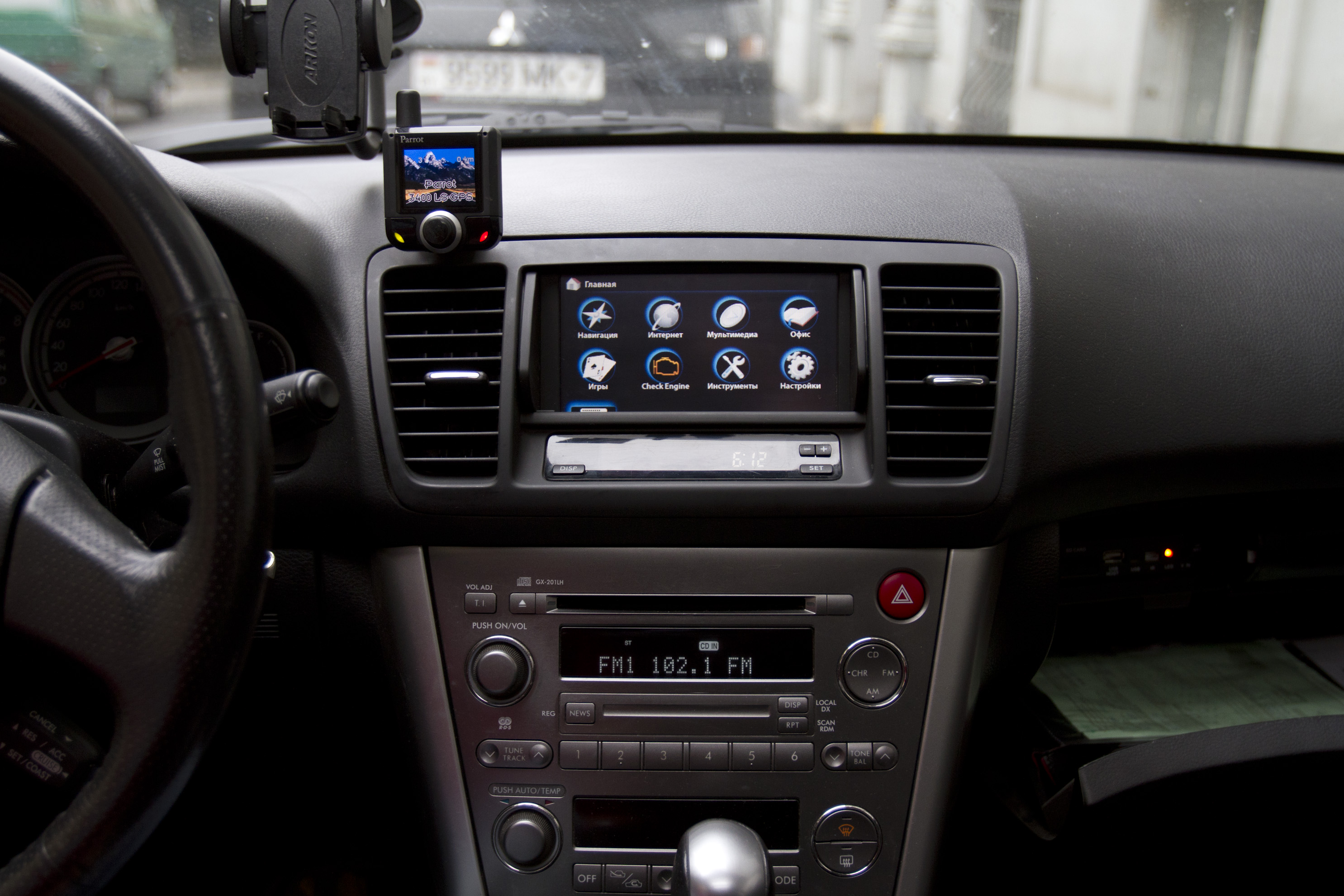

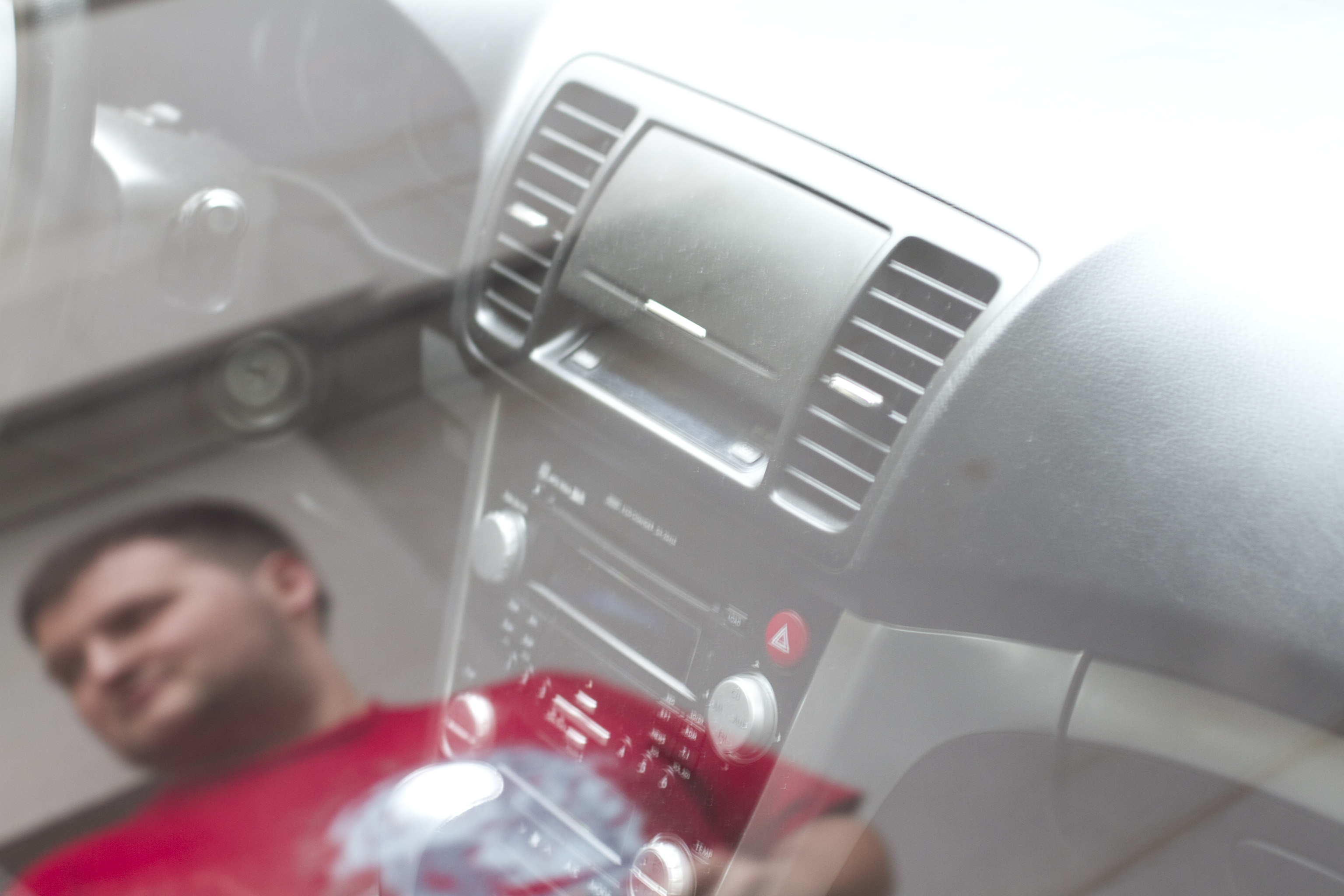

Владелец машины сам "цыган" - не сидится ему на месте, все время ездит по странам заморским. И попросили нас реализовать навигацию, НО, "что бы с глаз долой" - не болталась на лобовухе. Обговорив вопросы - мол не будет у вас больше "бардачка для очков", будем ставить вот такой дисплей + вот такой навигационный блок. Работа заняла 2,5 часа и в итоге вот, что получилось:

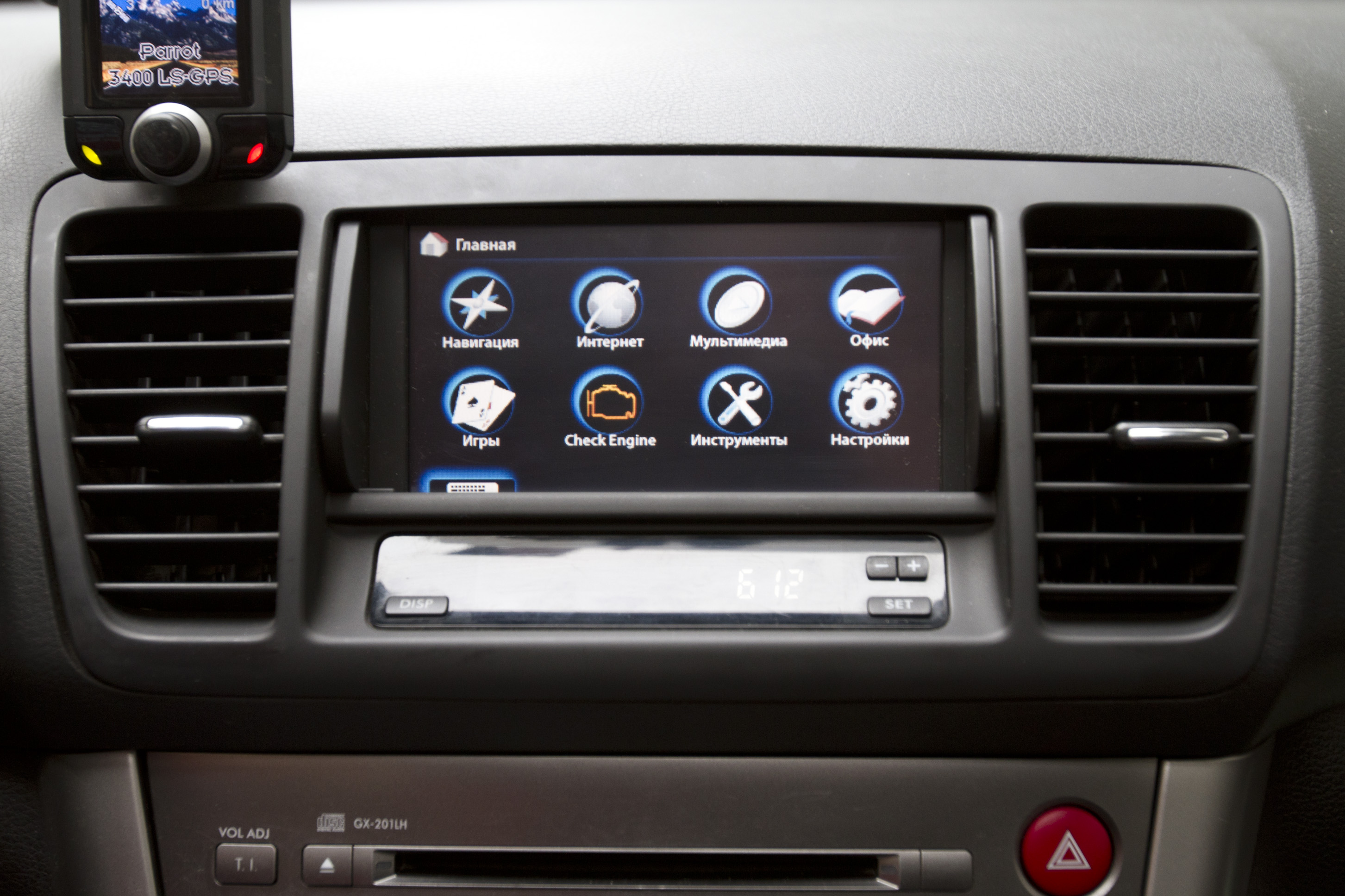

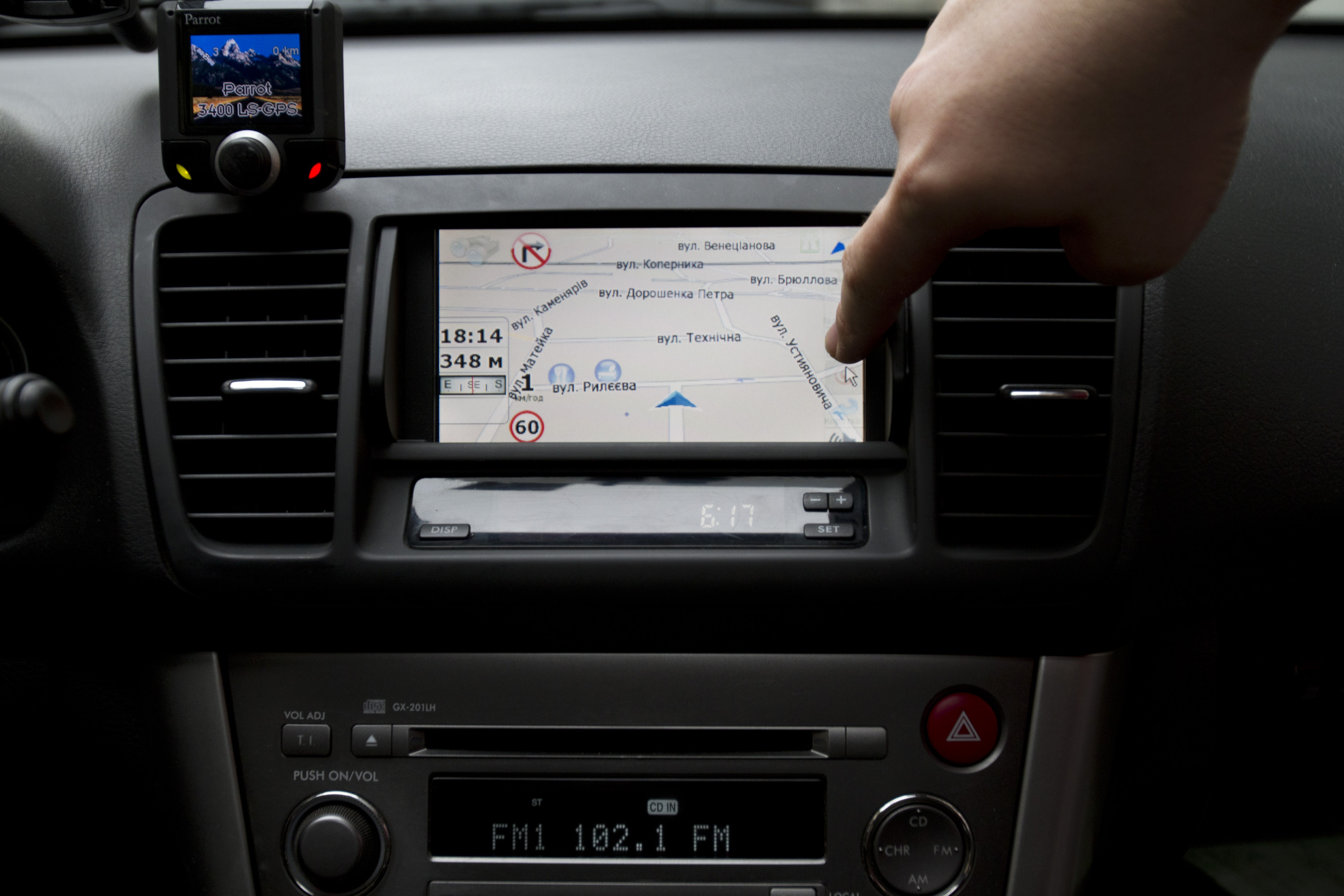

Установили кучу софта всякого, дабы железяка не только в странах заморских помогала, но и в родной стране подсказала как домой добраться:

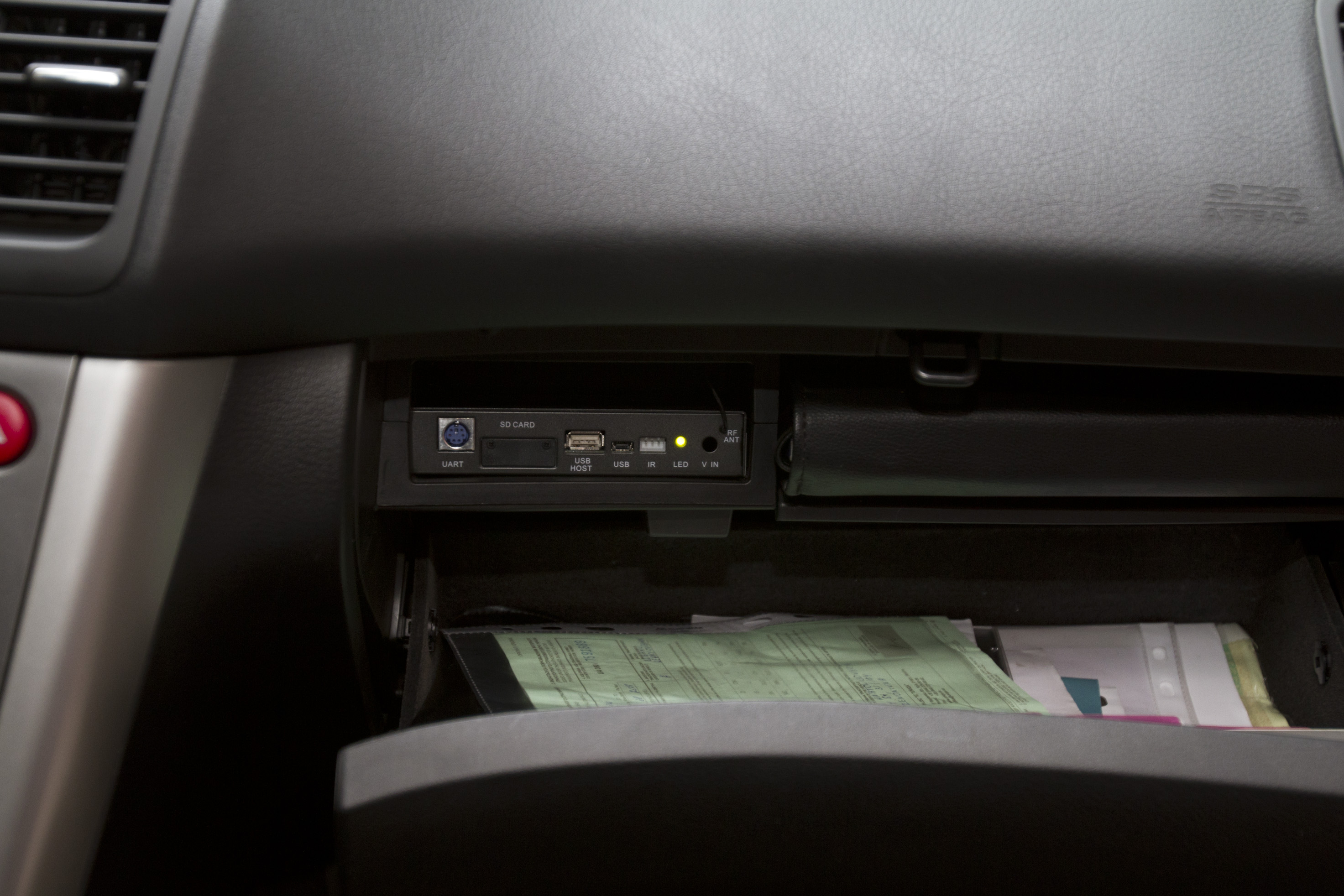

Саму железяку - навигационный блок CS9100 установили в бардачке в маленьком дополнительном кармашке, дабы при замене салонного фильтра не возникало вопросов у официалов: "Че за фигня?" :

Пару слов о данных мониторах:
а) Множество видео входов - RGB для навигации, RCA - видео плееры, ТВ тюнеры и прочее, Rear RCA - для камеры заднего вида.
б) Два комутируемых аудио\видео выхода - для подголовников. С главного меню монитра можно выбрать источник для каждого подголовника отдельно - дабы детишки не бились в дороге и не мешали.
в) Встроенное тач стело с контроллером. При помощи данного стекла можно полностью управлять самим монитором и подключенным навигационным блоком.
Внимание: к данным мониторам можно подключить только подготовленные CS9100 с определенной FW в которой активирован протокол "19. Land Rover" .
г) Более детальная информация о мониторе, в виде мануала на англ. языке.

[Barmaleyvik]

Добрый день.Подскажите есть ли возможность возможность совместить данный монитор и Мирком500?
Получить картинку удалось.А вот как задействовать управление Миркомом.?
Заранее благодарен

[Barmaleyvik]

Насколько я понял нужны два провода Rx и Tx
только где их взять на данном мониторе?единственный свободный провод белый в оплётке nvcon (для чего он?)в руководстве не понятно Purple Speed Line? и Navi Audio Output ?
http://carsolutions.ru/nfs/product/8209 ... ual_EN.pdf
Спасибо

[Germes]

Здравствуйте, с признаками Вас.

Управление можно осуществить если Мирком поддерживает эмуляцию протокола Гарминовских нави блоков - GVN-53.
Если поддерживает, то подключаете Rx от Миркома к Tx монитора (черный коаксиальный провод, а именно его средняя жила) подписанный как NAVI (вроде бы) и будет Вам счастье.
Так же надо будет уточнить, поддерживает ли Мирком инвертацию Гармин протокола, ели нет то надо будет или провести модификацию самого монитора, или сделать маленький инвертор сигнала на МАХ232.

[Barmaleyvik]

Здравствуйте .в миркоме есть эти выходы.значит управление идёт по одному проводу?
Буду пробовать .Спасибо

[Germes]

Здравствуйте .в миркоме есть эти выходы.значит управление идёт по одному проводу?

Да управление идет по одному проводу, относительно земли, то есть следует так же соединить землю между этими устройствами. Хотя земля и так будет фигурировать в виде земли по RGB сигналу - лирика.
Самое главное что бы Мирком поддерживал эмуляцию Гармин устройства иначе понадобится конвертер сигналов в виде контроллера (Атмега или любого другого контроллера)....

[Barmaleyvik]

мирком цепляли к кенвудам у них вроде такой же протокол
Огромное Спасибо

[Germes]

мирком цепляли к кенвудам у них вроде такой же протокол

Я в курсе про Кенвуды, вот только у Кенвуда и Гармина разные протоколы
Наша навигашка, я про CS9100 (она же в народе Фантом SPT-100, Element F1...), тоже поддерживает Кенвуд протокол - не работало.

[hedghog09]

Добрый день!

Судя по фотографиям салона до установки машина действительно 2008 года, но если смотреть конечный вариант с уже установленным монитором и фото машины полностью это модель 2006 года.
Вопрос этот монитор точно подойдет на модель 2008 года?
Требуется ли изменение панели для его установки? Т.к. были мысли снять крышку полочки и зрительно я так понял что это цельная конструкция. Имею ввиду крышку можно снять а вот крепления остаются, как вы решили данную проблему?
Заранее спасибо.

[Germes]

Монитор подходит ко всем авто с подобным "лотком".
Крышка демонтируется вместе с углублением, то есть после демонтажа у нас получается идеальное "отверстие" куда идеально входит монитор.
Ни каких работ по доработке панели проводить не требуется!

[Vlad13]

Здравствуйте! Имею Subaru Outback 2006г.в. Хочу установить монитор + CS9100. У Вас указано "Внимание: к данным мониторам можно подключить только подготовленные CS9100 с определенной FW в которой активирован протокол "19. Land Rover" Что это значит?

[Germes]

Это предупреждение в первую очередь для пользователей которые хотят купить только монитор и подключить к нему схожий навигационный блок, например Element F1, SPT-100... Вот только в наших блоках в систему протоколов внесены изменения которые разрешают работать вместе двум устройствам, а именно управлять встроенным тач стеклом в мониторе, подключенным нави блоком. Короче говоря, заказывайте в Украине и все будет работать...

[Germes]

Сегодня провели маленький эксперимент, подключение навигационного блока CS9900 к данному монитору для Subaru, с дальнейшим управлением при помощи штатного тача, само собою соединили оба устройства при помощи дополнительного кабеля.
Эксперимент удался, все работает, для просмотра фотографий нажмите на фото ниже!
